加工品ギャラリー
Made in ｍanufacturing lab’s Gallery
Gallery
ギャラリー
本ギャラリーでは工作実験室で製作された「もの」を掲載いたします。どういった材料を加工しているか、加工賃はいくらかなどを参考にしてください。
（注）①加工賃は加工当時の価格となります。
②納期はその時々の依頼加工件数、装置利用状況などにより異なります。
③提示している寸法や精度のものが、同じように加工できることを保証するものではありません。

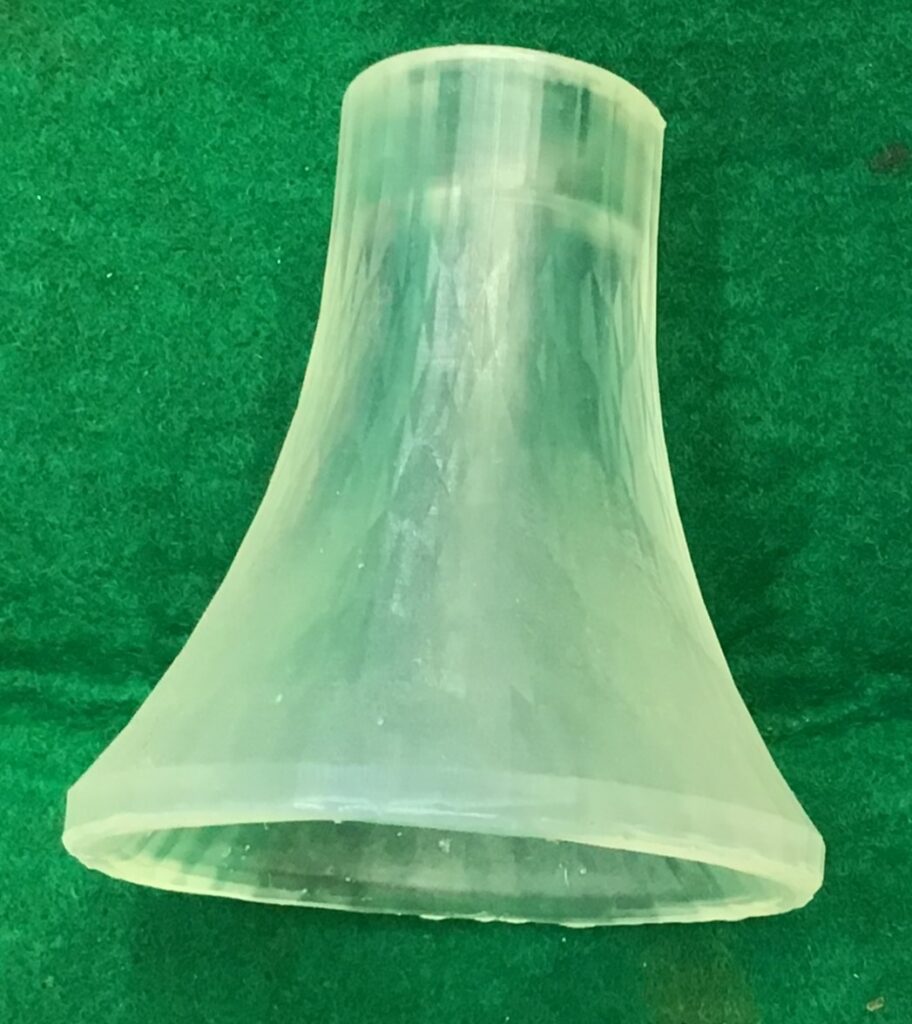

製作品１：光造形3Dプリンタを用いた部品製作加工賃：11,399円（材料費含む）
材料：Clear Resin（Formlabs社製）
使用機械：Form3（光造形3Dプリンタ）
納期：発注後2週間
加工日：2025年4月
製作品２：NC旋盤を用いた引張試験片の製作（SS400材）加工賃：38,400円
材料：SS400
数量：32本
使用機械：NC旋盤・汎用旋盤
納期：発注後2か月
加工日：2024年4月

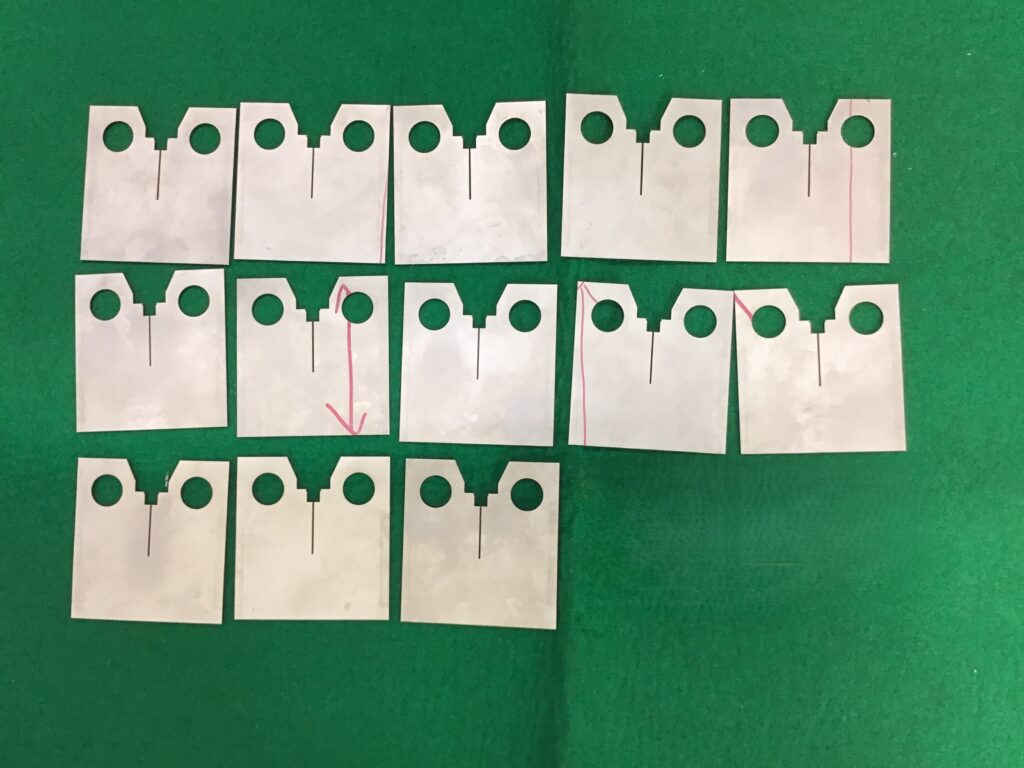

製作品３：ワイヤ放電加工機を用いた引張試験片の製作（合金チタン）加工賃：26,100円
材料：チタン合金（α-β合金）
寸法：約70mm四方
数量：13枚
使用機械：ワイヤ放電加工機
納期：発注後1か月
加工日：2025年5月
製作品４：レーザー加工機によるSUS316（ステンレス）への微小径穴加工（試加工）材料：SUS316（ステンレス）
材料寸法：t0.3mm
加工穴径：Φ0.27mm※
使用機械：大型CO2レーザー加工機
加工日：2025年9月

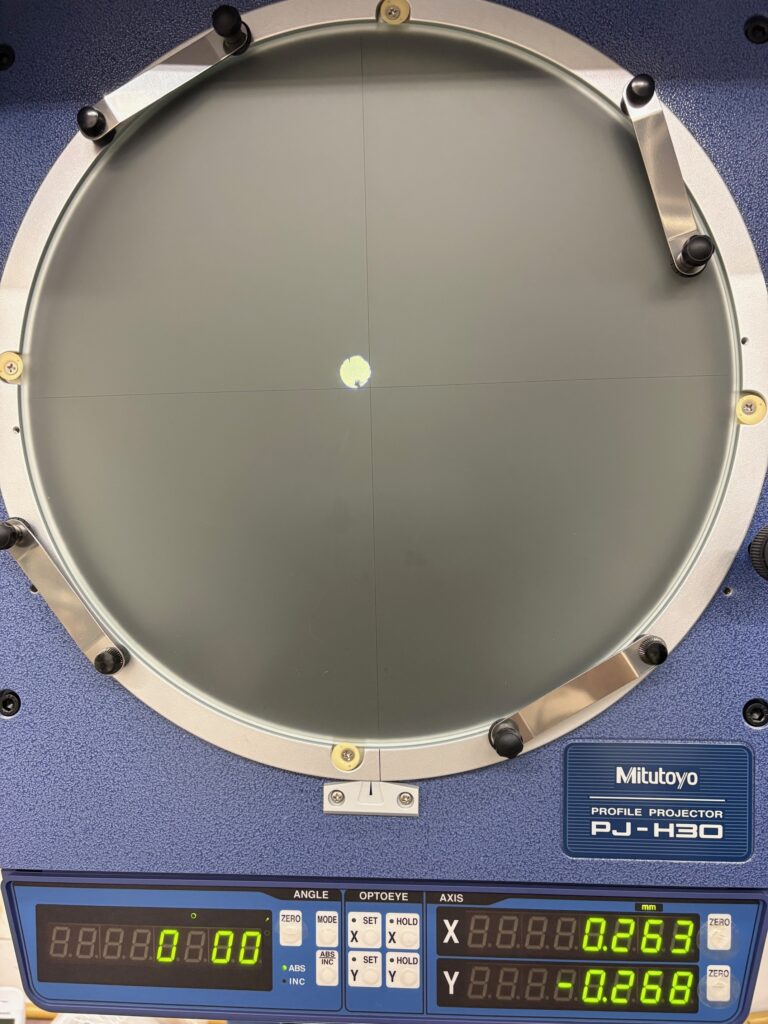

画像はSUS316の加工穴径寸法確認のために万能投影機で穴径を測定しているものです。
画像の通り微小径加工の場合、穴は綺麗な円にならず、また穴径は安定しないことが多いです。

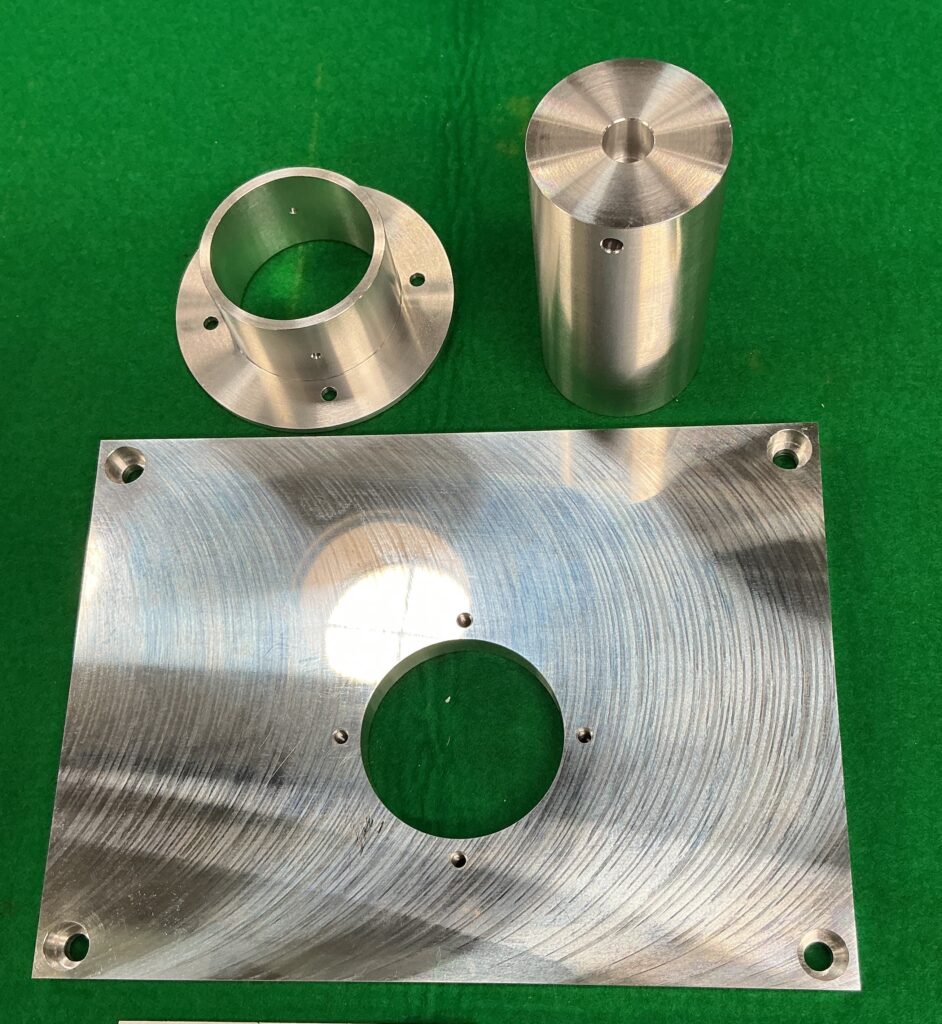

製作品５：A2017（アルミニウム）材への旋削、フライス加工加工賃：9,600円
材料：A2017（アルミ合金）
数量：各1点
使用機械：旋盤、フライス盤
納期：発注後1か月
加工日：2026年6月

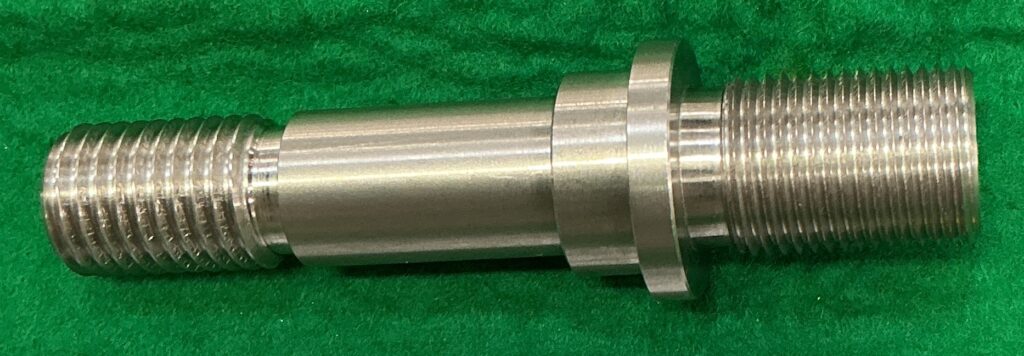

製作品６：SUS303（ステンレス）材への旋削加工（外径加工、雄ねじ切り加工）加工賃：2,400円
材料：SUS303（ステンレス）
数量：1点
使用機械：旋盤
納期：発注後3週間
加工日：2026年6月
製作品７：SUS304（ステンレス）角材へのフライス加工加工賃：4,800円
材料：SUS304（ステンレス）
数量：1点
使用機械：フライス
納期：発注後1か月
加工日：2026年5月
